THERMOCON / FOAM BRICKS
Foam Bricks: elementos refrigerantes de forma estable
Los Foam Bricks son adecuados para el envío refrigerado de productos farmacéuticos, biotecnológicos y alimentos. Gracias a su núcleo de espuma, mantienen la forma incluso congelados. Esto permite colocarlos de forma fiable y reproducible en la caja isotérmica. Además, el núcleo de espuma aumenta la protección frente a fugas en caso de daños.
TRES LÍQUIDOS REFRIGERANTES PARA ELEGIR
¿Qué punto de fusión se adapta a su envío?
El punto de fusión describe el medio refrigerante, no la temperatura de la mercancía. Para seleccionar se consideran conjuntamente el requisito de temperatura, la duración del envío, la caja isotérmica y el acondicionamiento previo.
A base de agua · 0 °C
Para el envío de productos frescos y embalajes refrigerados diseñados adecuadamente. También pueden utilizarse a +2 a +8 °C si la dotación y el acondicionamiento previo se adaptan a la mercancía.
PCM 5 · +5 °C
Para aplicaciones en el intervalo de +2 a +8 °C. El cambio de fase a unos +5 °C permite absorber o liberar calor en este intervalo.
PCM −21 · −21 °C
Para embalajes adecuados de transporte congelado, por ejemplo en el intervalo de −15 a −25 °C. Según los requisitos del envío, puede ser una alternativa al hielo seco.
El punto de fusión no es la temperatura del producto. El mantenimiento de temperatura y la duración de protección corresponden siempre a la configuración completa del embalaje, no al Foam Brick por sí solo.
NÚCLEO DE ESPUMA EN BOLSA DE PELÍCULA
La forma se mantiene. El proceso de embalaje se vuelve más previsible.

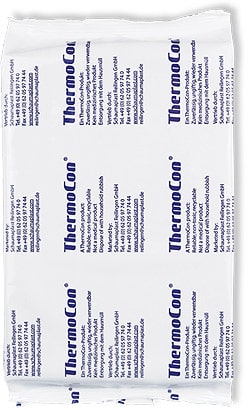

Un Foam Brick consta de un núcleo de espuma que absorbe el medio refrigerante y una película compuesta de PA/PE. El núcleo define la geometría, tanto congelado como descongelado.
Así, los elementos pueden colocarse de forma precisa, apilarse e introducirse en los alojamientos previstos. La posición de la masa refrigerante puede definirse de forma inequívoca en las instrucciones de embalaje.
El núcleo de espuma retiene el medio refrigerante y puede reducir la salida de líquido si la película se daña. Es una protección adicional, pero no sustituye a una envoltura intacta.
Los Foam Bricks se utilizan principalmente en procesos de un solo uso. Cuando se necesitan dimensiones definidas, suelen ser una alternativa económica a los acumuladores rígidos.
FORMATOS Y PESOS DE CONTENIDO
Resumen de tamaños estándar
Los datos se refieren al peso del contenido y a las dimensiones en el orden largo × ancho × alto. En la página del producto puede elegir el punto de fusión, el tamaño disponible y la cantidad para su consulta.
Foam Brick · 0 °C
Contenido a base de agua
250 g
152 × 95 × 20 mm
500 g
195 × 130 × 21 mm
520 g
136 × 136 × 30 mm
630 g
177 × 102 × 39 mm
680 g
120 × 100 × 60 mm
1.100 g
280 × 190 × 25 mm
1.690 g
286 × 236 × 27 mm
Foam Brick PCM −21
Punto de fusión de unos −21 °C
460 g
195 × 130 × 21 mm
520 g
136 × 136 × 30 mm
630 g
177 × 102 × 39 mm
660 g
120 × 100 × 60 mm
1.300 g
280 × 190 × 25 mm
1.600 g
280 × 190 × 30 mm
1.750 g
286 × 236 × 27 mm
Hay otros formatos y Foam Bricks con PCM 5 disponibles previa consulta. Indíquenos el espacio disponible y el número de unidades necesario.
PCM 5 / PUNTO DE FUSIÓN +5 °C
Foam Bricks para +2 a +8 °C
PCM 5 combina el núcleo de espuma de forma estable con un material de cambio de fase cuyo punto de fusión es de unos +5 °C. Al fundirse, el material absorbe calor; al solidificarse, vuelve a liberar el calor absorbido previamente.
En embalajes diseñados adecuadamente, PCM 5 puede utilizarse en configuraciones para todo el año. Las instrucciones del sistema y de embalaje correspondientes determinan si el acondicionamiento previo también permanece igual en verano e invierno.
Acordamos los formatos, pesos de contenido y preparación adecuados para su aplicación. Sustituir Foam Bricks a base de agua por PCM 5 requiere comprobar toda la configuración.
OTROS FORMATOS Y DISEÑOS
Comparar elementos refrigerantes en el selector
Acote la selección por temperatura de transporte, formato y medio refrigerante. Para este grupo de productos, elija en el selector de elementos refrigerantes el formato Foam Bricks.
Si el formato deseado o una versión PCM 5 no figuran en la selección, consúltenos directamente. También encontrará los datos estándar disponibles en el resumen de tamaños de esta página.
TRANSPORTE CONGELADO
¿Cuándo puede PCM −21 sustituir al hielo seco?
Foam Brick PCM −21 puede ser una alternativa para aplicaciones adecuadas a −15 a −25 °C. No alcanza la temperatura muy baja ni la alta densidad energética del hielo seco. Por ello, no es un sustituto universal para temperaturas de producto mucho más bajas.
Los Foam Bricks THERMOCON PCM −21 no están clasificados como mercancía peligrosa. Por tanto, no se aplican los requisitos habituales específicos del hielo seco como refrigerante; los requisitos relativos a la mercancía, el modo de transporte y el proveedor deben comprobarse por separado.
Los elementos pueden almacenarse y prepararse en un equipo de congelación adecuado. No se pierde refrigerante por sublimación. Así, la preparación puede depender menos de un suministro de hielo seco a corto plazo.
ALIMENTACIÓN / FARMACIA / VENTA A DISTANCIA
Elementos refrigerantes de forma estable para procedimientos de embalaje definidos
Alimentos y productos frescos
Foam Bricks a base de agua para mercancía refrigerada y PCM −21 para envíos congelados adecuados: el contenido y la cantidad dependen del requisito de temperatura y del embalaje.
Hay versiones de película aptas para contacto directo con alimentos. Puede solicitar las pruebas de conformidad específicas del producto.
Farmacia y biotecnología
La forma definida facilita establecer posiciones y cantidades en las instrucciones de embalaje. Junto con el aislamiento y el acondicionamiento previo, permite describir una dotación reproducible.
Los Foam Bricks pueden formar parte de sistemas precualificados y procesos de envío orientados a BPD/GDP. Un elemento refrigerante individual no es un sistema completo cualificado.
Comercio electrónico y venta a distancia
Los formatos recurrentes facilitan procedimientos de trabajo estandarizados, incluso cuando cambia el personal o varían las cantidades enviadas.
Unas instrucciones de embalaje ilustradas pueden definir qué elementos deben colocarse en cada posición. Siguen siendo necesarias la formación y el control del proceso.
Para variantes y aplicaciones definidas pueden facilitarse pruebas relativas a los Reglamentos (CE) n.º 1935/2004 y (UE) n.º 10/2011. Es determinante la documentación aprobada para su versión y condiciones de contacto.
PREPARACIÓN / ALMACENAMIENTO / EMBALAJE
Acondicionar previamente los Foam Bricks de forma correcta
1. Preparar el medio refrigerante
En aplicaciones de refrigeración con estado inicial sólido, el medio refrigerante debe estar suficientemente congelado o solidificado en todo su volumen. La duración y la preparación dependen del contenido, el formato, la circulación de aire y la capacidad del equipo.
2. Ajustar el estado para el embalaje
Un elemento extraído directamente de la cámara de congelación puede estar demasiado frío para mercancía sensible. Cuando esté previsto, se realiza después un atemperado controlado. Son determinantes las instrucciones de embalaje de la configuración concreta.
3. Comprobar y embalar
Inspeccione la película, las uniones selladas y la forma. Después, coloque los elementos en el número y las posiciones previstos. La temperatura inicial de la mercancía también forma parte de la preparación.
PCM −21: Como ejemplo para la congelación, THERMOCON indica temperaturas de unos −30 a −40 °C. La duración concreta y un atemperado posterior se definen para cada aplicación. Este dato no se aplica de forma general a PCM 5.
Almacenamiento: Almacene los elementos sin congelar en un lugar seco, protegidos de la radiación solar directa prolongada y de daños mecánicos. Para los elementos acondicionados previamente se aplican las instrucciones de almacenamiento y embalaje correspondientes.
FORMATO / CONTENIDO / IMPRESIÓN
Foam Bricks adaptados a su embalaje
Los Foam Bricks pueden dimensionarse a medida. Los tamaños especiales son posibles con costes de utillaje relativamente bajos; la impresión personalizada de la película es posible a partir de una cantidad de pedido adecuada.
También pueden estudiarse medios refrigerantes o formulaciones PCM específicos del cliente. Adaptamos el punto de fusión, el núcleo de espuma, la película y el formato a los requisitos, en lugar de ofrecer indiscriminadamente cualquier punto de fusión en todos los formatos.
Para el diseño nos ayudan el espacio interior disponible, la temperatura de producto requerida, la duración del envío, las condiciones exteriores y las cantidades necesarias. Un esquema del embalaje facilita el comienzo.
FOAM BRICK / GELPACK / CARCASA RÍGIDA
¿Qué formato se adapta al proceso de embalaje?
Foam Bricks
Un núcleo de espuma define la forma y retiene el medio refrigerante. Adecuado cuando se necesitan posiciones y superficies definidas en el embalaje. Principalmente para procesos de un solo uso.
Acumuladores de gel
Contenido gelificado en una bolsa de película sin núcleo de espuma que defina la forma. Al congelarlo debe tenerse en cuenta la geometría que se necesitará después. También disponible con distintos contenidos y formatos.
Acumuladores rígidos
Carcasa resistente para aplicaciones recurrentes. Una elección adecuada cuando la devolución, la limpieza y un nuevo acondicionamiento previo forman parte habitual del proceso de envío.
Ningún formato es el mejor para todas las aplicaciones. Además del coste unitario, importan el acondicionamiento previo, el tiempo de embalaje, el aislamiento y el concepto de uso previsto.
ELEMENTO REFRIGERANTE + CAJA ISOTÉRMICA
Diseñar el embalaje como un conjunto

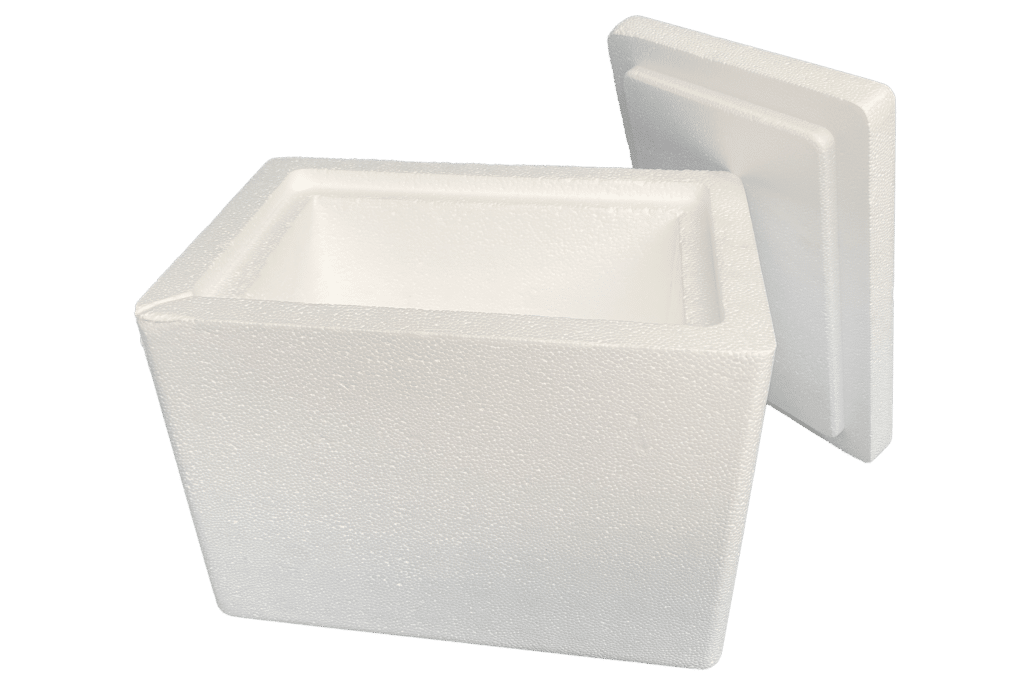

El formato, el número y la posición de los Foam Bricks deben adaptarse al espacio interior de la caja isotérmica y a la carga. Nuestra gama incluye cajas isotérmicas de EPS y embalajes aislantes a base de papel.
Si necesita una combinación ya ensayada con un mantenimiento de temperatura definido, la opción adecuada son los sistemas precualificados. Para requisitos individuales, nuestra ingeniería térmica le ayuda con el diseño y los ensayos.
PREGUNTAS PRÁCTICAS
Preguntas frecuentes sobre Foam Bricks
¿Qué es un Foam Brick?
Un Foam Brick es un elemento refrigerante con un núcleo de espuma que define su forma dentro de una bolsa de película. El núcleo absorbe el medio refrigerante. THERMOCON ofrece contenidos a base de agua, PCM 5 y PCM −21.
¿Son los Foam Bricks completamente estancos incluso si se dañan?
El núcleo de espuma puede reducir la salida de líquido si la película se daña. Esto no garantiza una estanqueidad completa a pesar de los daños. No deben utilizarse elementos dañados para el envío.
¿Durante cuánto tiempo mantienen los Foam Bricks fría la mercancía?
No existe una duración universal en horas. El contenido, la masa refrigerante, la caja isotérmica, la carga, el acondicionamiento previo y las temperaturas exteriores determinan conjuntamente el mantenimiento de temperatura. Podemos ensayar una configuración concreta de envío en nuestras cámaras climáticas.
¿Son reutilizables los Foam Bricks?
Los Foam Bricks se utilizan principalmente en procesos de un solo uso. Es posible una reutilización limitada con una manipulación cuidadosa, siempre que la película y el elemento estén intactos y lo permitan la higiene y la aprobación del proceso. No se garantiza de forma general un número fijo de ciclos.
¿Pueden los Foam Bricks entrar en contacto directo con alimentos?
Hay versiones de película adecuadas para contacto directo con alimentos. La idoneidad corresponde a la variante documentada y a las condiciones de contacto concretas. Indique el contacto previsto al realizar su consulta.
¿Puedo sustituir Foam Bricks a base de agua por PCM 5?
No sin comprobar la configuración. Distintos puntos de fusión requieren un acondicionamiento previo adecuado y, posiblemente, otra masa refrigerante o dotación. Incluso con las mismas dimensiones exteriores, el efecto térmico no es idéntico.
¿Qué necesitan para un tamaño especial?
Son útiles las dimensiones interiores o un plano del embalaje, el requisito de temperatura, la duración del envío, las condiciones exteriores y el número de unidades previsto. Para una impresión personalizada también necesitamos las especificaciones de impresión.
¿Cómo se desechan los Foam Bricks?
Siga las indicaciones de la versión suministrada y las normas locales de gestión de residuos. El núcleo de espuma, la película y el contenido no deben tratarse de forma general como un único material reciclable.
¿Qué Foam Bricks necesita?
Indíquenos el contenido, el formato necesario y la cantidad. Para el diseño térmico también nos ayudan el producto, el intervalo de temperatura, la duración del envío y el embalaje.
