Elementi refrigeranti per imballaggi isotermici passivi
Gli elementi refrigeranti incidono in modo significativo sulle prestazioni termiche e sui costi dell’imballaggio.
THERMOCON sviluppa e fornisce elementi refrigeranti per diversi sistemi: dal gel pack monouso all’accumulatore rigido riutilizzabile, dagli elementi a base d’acqua ai PCM con punto di fusione su specifica.
Gel pack, Foam Brick, tappetino o accumulatore rigido — soluzione standard o su specifica
Monouso o riutilizzabile — secondo frequenza delle spedizioni, rientro e costi
A base d’acqua o PCM — secondo l’intervallo richiesto e il profilo di rischio
PCM da circa −60 a +60 °C — punti di fusione definiti o su specifica
Per +2/+8 °C, +15/+25 °C e −25/−15 °C — PCM standard per configurazioni refrigerate, a temperatura ambiente controllata e per prodotti congelati
Contenitore standard modulare THERMOCON — utilizzabile in numerosi formati, linee e sistemi prequalificati
Questa panoramica confronta strutture e mezzi refrigeranti. Per un intervallo di temperatura, una durata di mantenimento e una configurazione sottoposta a prova, valutate un sistema prequalificato.
Quale elemento refrigerante è adatto al vostro trasporto?
La scelta considera l’intero sistema: prodotto, contenitore isotermico, configurazione, modalità d’impiego, processo e requisiti di qualifica, oltre all’intervallo di temperatura richiesto.
01
Requisiti di trasporto
Intervallo di temperatura di trasporto
Intervallo richiesto e scostamenti ammessi
Durata del trasporto
Tempo di transito e durata di mantenimento
Profilo di temperatura esterna
estivo, invernale, annuale o su specifica
02
Sistema di imballaggio
Carico
massa, dimensioni e temperatura iniziale
Contenitore isotermico
spazio, materiale e spessore isolante
Configurazione di imballaggio
numero, posizionamento e distanza degli elementi refrigeranti
03
Processo e modalità d’impiego
Utilizzo
monouso, riutilizzabile o con riutilizzo limitato
Precondizionamento
temperatura e durata di congelamento
Processo di spedizione
movimentazione, rientro, pulizia e stoccaggio intermedio
04
Priorità e documentazione
Convenienza economica
costo per spedizione o ciclo d’impiego
Affidabilità del processo
movimentazione, riduzione degli errori e margine termico
Qualifica e sostenibilità
requisiti di prova, impiego di materiali e obiettivi di circolarità
Valutate il costo complessivo per spedizione.
Includete precondizionamento, movimentazione, rischio di perdita del prodotto, rientro, pulizia e possibile riutilizzo.
Le prestazioni dipendono dal sistema completo
Gli elementi refrigeranti operano in una configurazione di imballaggio coordinata
La scelta considera l’intero sistema: prodotto, contenitore isotermico, configurazione, modalità d’impiego, processo e requisiti di qualifica, oltre all’intervallo di temperatura richiesto.
Contenitore isotermico e isolamento
Elemento e materiale refrigerante
Intervallo di temperatura stabile durante il trasporto
Configurazione e precondizionamento
Profilo di trasporto e carico utile
Il mantenimento del prodotto nell’intervallo richiesto dipende dall’intero sistema. THERMOCON definisce tipo, numero, posizionamento e precondizionamento degli elementi refrigeranti insieme a contenitore, configurazione, prodotto e condizioni reali di trasporto.
Distinguere punto di fusione e temperatura di trasporto
Gli elementi a base d’acqua con punto di fusione di 0 °C e quelli PCM con punto di fusione di +5 °C possono entrambi essere impiegati in sistemi per trasporti da +2 a +8 °C, a seconda della configurazione e del precondizionamento verificati.
Scelta per famiglia di prodotto
Scegliere gli elementi refrigeranti per struttura e applicazione
Confrontate gli elementi THERMOCON per struttura, mezzo refrigerante, intervallo di trasporto, modalità d’impiego e applicazione tipica.

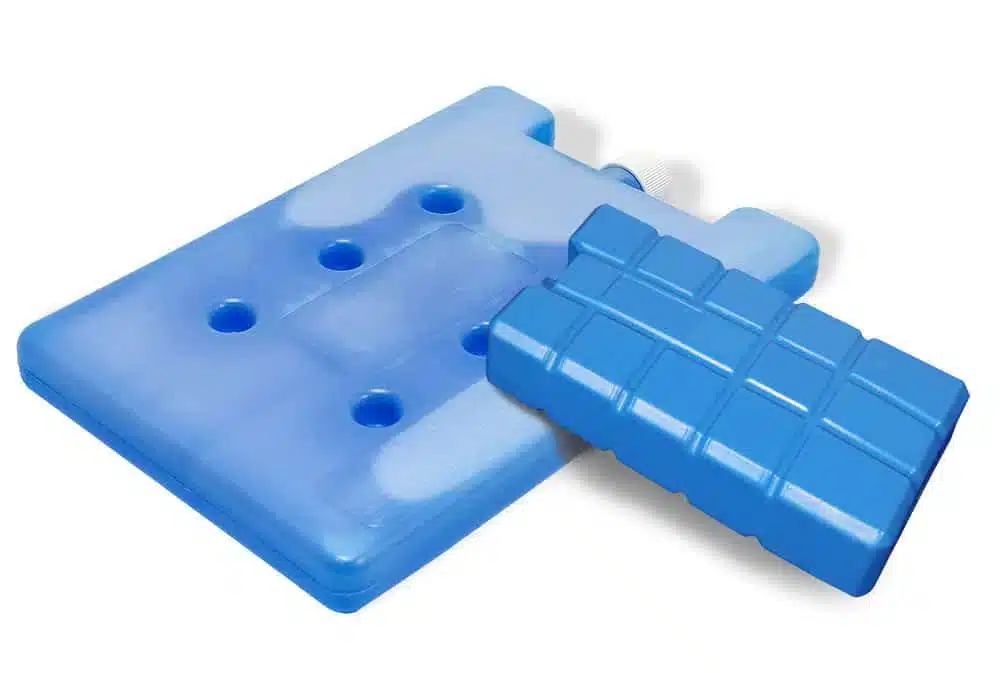

Gli accumulatori rigidi sono elementi refrigeranti robusti con involucro resistente. Sono particolarmente indicati per processi ripetuti, tratte controllabili e applicazioni che richiedono pulizia, durata e movimentazione standardizzata.
Secondo la versione, contengono una formulazione a base d’acqua o PCM. Geometria, precondizionamento e posizione nella configurazione devono essere adatti al contenitore e all’intervallo di temperatura.
Applicazioni tipiche:
trasporti ripetuti di prodotti farmaceutici e diagnostici

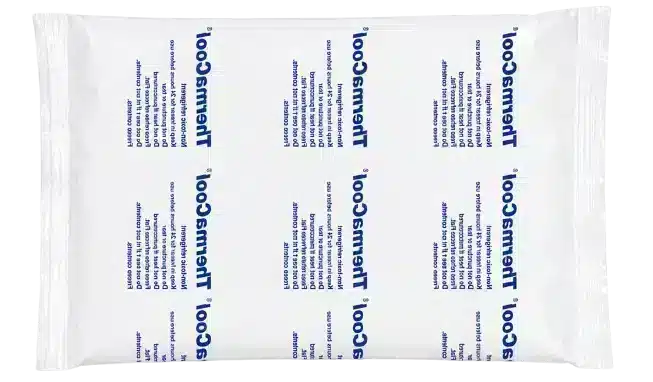

I Foam Bricks sono elementi refrigeranti con nucleo solido in schiuma. Mantengono la forma anche da congelati o durante lo scongelamento, consentendo un posizionamento preciso.
Questa caratteristica è utile nei sistemi standardizzati che richiedono processi di confezionamento ripetibili, distanze definite e una disposizione riproducibile degli elementi.
Applicazioni tipiche:
configurazioni standardizzate
spedizioni farmaceutiche e diagnostiche
applicazioni per prodotti congelati
processi con posizioni di inserimento definite
disposizione ripetibile degli elementi refrigeranti
I gel pack sono elementi refrigeranti dal costo contenuto per diverse applicazioni a temperatura controllata. Secondo la versione, possono essere impiegati per refrigerazione standard, alimenti, farmaceutica, diagnostica o configurazioni per prodotti congelati.
Sono adatti quando contano costi, disponibilità, scelta dei formati e semplicità d’uso. Per requisiti termici più impegnativi può essere utile valutare PCM o elementi a forma stabile.
Applicazioni tipiche:
spedizioni di alimenti e prodotti freschi
spedizioni farmaceutiche e diagnostiche
colli di dimensioni piccole e medie
applicazioni monouso o con riutilizzo previsto dalla specifica

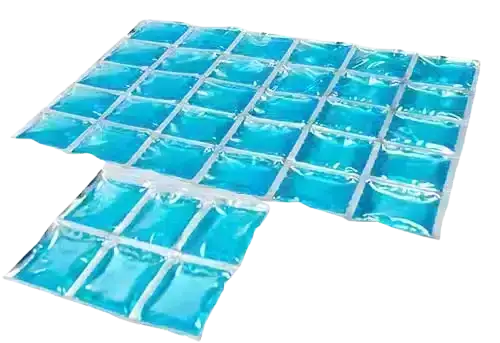

I tappetini refrigeranti flessibili sono adatti quando gli elementi rigidi non si inseriscono bene nella configurazione. La struttura multicella consente di adattarli agli spazi disponibili, alla geometria del prodotto o a una disposizione avvolgente.
Possono essere utili con spazio limitato o requisiti particolari del prodotto. L’idoneità dipende da intervallo di temperatura, configurazione, precondizionamento, carico e contenitore.
Applicazioni tipiche:
configurazioni con spazio limitato
disposizione flessibile o avvolgente degli elementi
contenitori isotermici piccoli e medi
prodotti con geometrie particolari
applicazioni che richiedono flessibilità di posizionamento
Gli elementi PCM contengono materiali a cambiamento di fase con punto di fusione definito. Durante la transizione di fase assorbono o rilasciano calore, contribuendo al controllo della temperatura negli imballaggi passivi.
Possono essere utili quando occorre mantenere un intervallo più ristretto o quando gli elementi a base d’acqua non soddisfano l’applicazione. Gli esempi comprendono +2/+8 °C, temperatura ambiente controllata, prodotti congelati e temperature speciali.
Elementi per prodotti congelati in alternativa al ghiaccio secco
Gli elementi THERMOCON per prodotti congelati possono semplificare la gestione logistica rispetto al ghiaccio secco in configurazioni idonee. In base all’applicazione, possono contribuire al mantenimento da −25 a −15 °C.
L’idoneità dipende da prodotto, intervallo richiesto, configurazione, profilo e durata del trasporto. Va verificato se tali elementi soddisfano i requisiti o se resta necessaria una soluzione con ghiaccio secco. La classificazione per il trasporto va controllata nella documentazione della specifica formulazione.
Applicazioni tipiche:
spedizioni di prodotti congelati da −25 a −15 °C
farmaci e prodotti biotecnologici con requisiti di congelamento
diagnostica e campioni di laboratorio
campioni e materiali industriali
configurazioni in cui si vuole evitare il ghiaccio secco
applicazioni orientate a una gestione più semplice
Scegliere gli elementi in base alla temperatura richiesta
L’intervallo di temperatura è spesso il primo criterio di scelta. Occorre però valutare anche contenitore, configurazione, carico, precondizionamento, durata e profilo di temperatura esterna.
Das passende Kühlelement für Ihre Anwendung
Wählen Sie zunächst den gewünschten Transporttemperaturbereich. Anschließend grenzen Sie Bauform, Kühlmedium und Nutzungskonzept ein.
Transporttemperaturbereich wählen
HINWEIS: Der Transporttemperaturbereich beschreibt die Zieltemperatur des Versandguts – nicht den Schmelzpunkt oder die Phasenwechseltemperatur des Kühlelements. Die Eignung ergibt sich aus Verpackungssystem, Packout und Konditionierung.
Bauform, Kühlmedium & Nutzung eingrenzen
GELPACKS
Wasserbasierte und PCM-Gelpacks für den Einwegversand
Gelpacks sind die wirtschaftliche Basis für Einweg-Kühlketten. Sie liegen flexibel am Packgut an und lassen sich in verschiedenen Formaten und Nenngewichten von 200 g bis 680 g auf den Innenraum abstimmen. Verfügbar mit Schmelzpunkt 0 °C für Frische- und Pharmaversand sowie −21 °C für Frozen-Anwendungen.
Wasserbasiert & PCM 0 °C und −21 °C verfügbar
Verschiedene Formate Nenngewichte 200–680 g
Einwegprozesse Ohne Rücktransport und Reinigung
SEGMENTIERTE KÜHLKISSEN
Flexibel legbare Kühlmatten für flächige Temperierung
Segmentierte Kühlkissen lassen sich um das Payload oder an die Innenwände der Thermobox legen und erzeugen so eine gleichmäßige, flächige Temperierung. Die Segmentierung erlaubt das Anpassen an unterschiedliche Innenräume, ohne einzelne Elemente neu zu konfektionieren.
Segmentiert & anpassbar An Innenraum und Payload legbar
Flächige Temperierung Gleichmäßige Wärmeaufnahme
Wasserbasiert Schmelzpunkt 0 °C

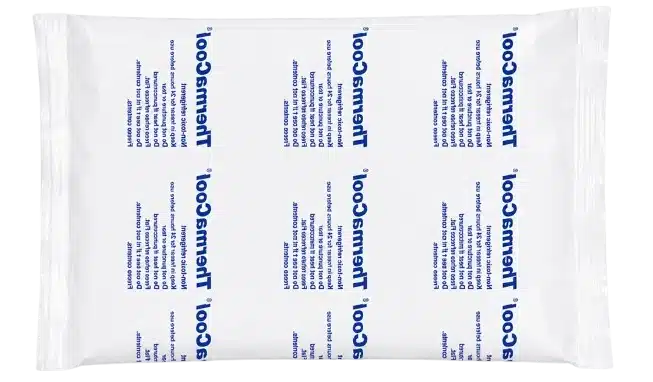

FOAM BRICKS
Formstabile Kühlelemente für reproduzierbare Packouts
Foam Bricks behalten ihre Form über den gesamten Versandprozess und eignen sich damit für standardisierte, wiederholbar dokumentierbare Bestückungen. Nenngewichte von 250 g bis 1.750 g decken kleine Paketsendungen bis großvolumige Packouts ab, mit Schmelzpunkt 0 °C oder −21 °C.
Formstabil Reproduzierbare Packouts
0 °C und −21 °C Kühl- und Frozen-Anwendungen
Einwegprozesse Standardisierte Bestückung

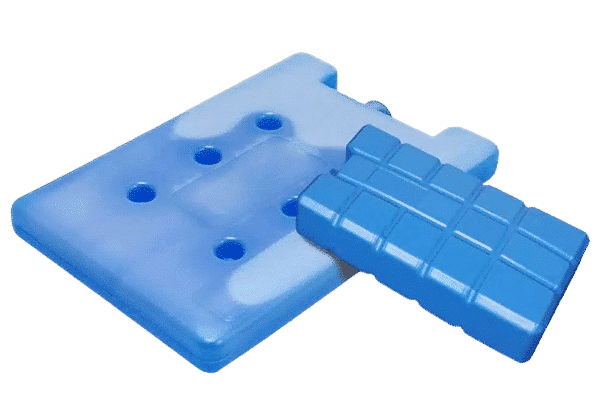

HARTSCHALEN-KÜHLELEMENTE
Robuste Mehrwegelemente für alle Zieltemperaturbereiche
Hartschalen-Kühlelemente sind für wiederkehrende Prozesse mit Rückführung, Reinigung und Vorkonditionierung ausgelegt. Als einzige Bauform decken sie alle fünf Schmelzpunkte ab — 0 °C, +5 °C, +18 °C, +22 °C und −21 °C — und damit auch die CRT-Bereiche +15 bis +25 °C. Der Großteil der 53 Varianten arbeitet mit definiertem Phase Change Material.
Alle fünf Schmelzpunkte 0, +5, +18, +22 und −21 °C
Mehrwegfähig Rückführung und Reinigung
Überwiegend PCM Definierter Phasenwechsel
Schmelzpunkt
Weitere Filter (optional)
Kühlmedium
Nutzungskonzept
0passende Produkte
Passende Kühlelemente
Angezeigte Artikel sind nach {pill} gefiltert: {card}. Beispieldaten – finale Werte aus der Produktdatenbank.
Mehrfachauswahl möglich: Haken Sie alle Produkte an, die für Sie infrage kommen, und fragen Sie sie mit einer einzigen Anfrage gemeinsam an.
Passende Kühlelemente — 97 Varianten
Auswahl
Aktion
Gelpack Basic 200
14005
Gelpacks
Einweg
Wasserbasiert
0 °C
200 g
190 × 100 × 15 mm
Gelpack Basic 300
14006
Gelpacks
Einweg
Wasserbasiert
0 °C
300 g
200 × 150 × 12 mm
Gelpack Basic 400
14007
Gelpacks
Einweg
Wasserbasiert
0 °C
400 g
200 × 150 × 20 mm
Gelpack Basic 460
12777
Gelpacks
Einweg
Wasserbasiert
0 °C
460 g
190 × 150 × 22 mm
Gelpack Basic 500
14008
Gelpacks
Einweg
Wasserbasiert
0 °C
500 g
200 × 150 × 25 mm
Gelpack Basic 680
14009
Gelpacks
Einweg
Wasserbasiert
0 °C
680 g
200 × 150 × 35 mm
Gelpack Recycle 200
14130
Gelpacks
Einweg
Wasserbasiert
0 °C
200 g
210 × 100 × 20 mm
Gelpack Recycle 300
14131
Gelpacks
Einweg
Wasserbasiert
0 °C
300 g
210 × 150 × 12 mm
Gelpack Recycle 400
14132
Gelpacks
Einweg
Wasserbasiert
0 °C
400 g
210 × 150 × 20 mm
Gelpack Recycle 460
14133
Gelpacks
Einweg
Wasserbasiert
0 °C
460 g
210 × 150 × 22 mm
Gelpack Recycle 500
14134
Gelpacks
Einweg
Wasserbasiert
0 °C
500 g
210 × 150 × 25 mm
Gelpack Recycle 680
14135
Gelpacks
Einweg
Wasserbasiert
0 °C
680 g
210 × 150 × 35 mm
Gelpack Recycle 200 I PCM -21
14154
Gelpacks
Einweg
PCM
-21 °C
200 g
210 × 100 × 20 mm
Gelpack Recycle 300 I PCM -21
14155
Gelpacks
Einweg
PCM
-21 °C
300 g
210 × 150 × 12 mm
Gelpack Recycle 400 I PCM -21
14156
Gelpacks
Einweg
PCM
-21 °C
400 g
210 × 150 × 20 mm
Gelpack Recycle 460 I PCM -21
14157
Gelpacks
Einweg
PCM
-21 °C
460 g
210 × 150 × 22 mm
Gelpack Recycle 500 I PCM -21
14158
Gelpacks
Einweg
PCM
-21 °C
500 g
210 × 150 × 25 mm
Gelpack Recycle 680 I PCM -21
14159
Gelpacks
Einweg
PCM
-21 °C
680 g
210 × 150 × 35 mm
Gelpack Pro 200 I PCM -21
14052
Gelpacks
Einweg
PCM
-21 °C
200 g
190 × 100 × 15 mm
Gelpack Pro 300 I PCM -21
14053
Gelpacks
Einweg
PCM
-21 °C
300 g
200 × 150 × 12 mm
Gelpack Pro 400 I PCM -21
14054
Gelpacks
Einweg
PCM
-21 °C
400 g
200 × 150 × 20 mm
Gelpack Pro 445 I PCM -21
14050
Gelpacks
Einweg
PCM
-21 °C
445 g
220 × 150 × 10 mm
Gelpack Pro 460 I PCM -21
14055
Gelpacks
Einweg
PCM
-21 °C
460 g
190 × 150 × 22 mm
Gelpack Pro 500 I PCM -21
14051
Gelpacks
Einweg
PCM
-21 °C
500 g
155 × 150 × 25 mm
Gelpack Pro 300
14011
Gelpacks
Einweg
Wasserbasiert
0 °C
300 g
200 × 150 × 12 mm
Gelpack Pro 400
14012
Gelpacks
Einweg
Wasserbasiert
0 °C
400 g
200 × 150 × 20 mm
Gelpack Pro 460
14013
Gelpacks
Einweg
Wasserbasiert
0 °C
460 g
190 × 150 × 22 mm
Gelpack Pro 500
14014
Gelpacks
Einweg
Wasserbasiert
0 °C
500 g
200 × 150 × 25 mm
Gelpack Pro 680
14015
Gelpacks
Einweg
Wasserbasiert
0 °C
680 g
200 × 150 × 35 mm
THERMOCON Foam Brick 250
14063
Foam Bricks
Einweg
Wasserbasiert
0 °C
250 g
152 × 95 × 20 mm
THERMOCON Foam Brick 500
14061
Foam Bricks
Einweg
Wasserbasiert
0 °C
500 g
195 × 130 × 21 mm
THERMOCON Foam Brick 520
14059
Foam Bricks
Einweg
Wasserbasiert
0 °C
520 g
136 × 136 × 30 mm
THERMOCON Foam Brick 630
14057
Foam Bricks
Einweg
Wasserbasiert
0 °C
630 g
177 × 102 × 39 mm
THERMOCON Foam Brick 680
14062
Foam Bricks
Einweg
Wasserbasiert
0 °C
680 g
120 × 100 × 60 mm
THERMOCON Foam Brick 1100
14058
Foam Bricks
Einweg
Wasserbasiert
0 °C
1100 g
280 × 190 × 26 mm
THERMOCON Foam Brick 1690
14060
Foam Bricks
Einweg
Wasserbasiert
0 °C
1690 g
286 × 236 × 27 mm
TCFB 460 I PCM -21
14065
Foam Bricks
Einweg
PCM
-21 °C
460 g
195 × 130 × 21 mm
TCFB 520 I PCM -21
14066
Foam Bricks
Einweg
PCM
-21 °C
520 g
136 × 136 × 30 mm
TCFB 630 I PCM -21
14067
Foam Bricks
Einweg
PCM
-21 °C
630 g
177 × 102 × 39 mm
TCFB 660 I PCM -21
14068
Foam Bricks
Einweg
PCM
-21 °C
660 g
120 × 100 × 60 mm
TCFB 1300 I PCM -21
14064
Foam Bricks
Einweg
PCM
-21 °C
1300 g
280 × 190 × 26 mm
TCFB 1750 I PCM -21
14069
Foam Bricks
Einweg
PCM
-21 °C
1750 g
286 × 236 × 27 mm
Flexible Kühlkissen Small
14028
Segmentierte Kühlkissen
Einweg
Wasserbasiert
0 °C
75 g
150 × 130 × 10 mm
Flexible Kühlkissen Small
14029
Segmentierte Kühlkissen
Einweg
Wasserbasiert
0 °C
390 g
380 × 250 × 10 mm
HDPE Basic 200
12900
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
200 g
150 × 80 × 20 mm
HDPE Basic 400
12901
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
400 g
160 × 90 × 32 mm
HDPE Basic 750
12902
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
750 g
200 × 105 × 40 mm
TC HDPE Pro, 280x190x26mm
14002
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
1260 g
280 × 190 × 26 mm
TC PCM 5.5, 280x190x26mm
14000
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
1000 g
280 × 190 × 26 mm
TC PCM 18, 280x190x26mm
14001
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
1000 g
280 × 190 × 26 mm
TC PCM 22, 280x190x26mm
14044
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
1000 g
280 × 190 × 26 mm
TC PCM -21, 280x190x26mm
14003
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
1410 g
280 × 190 × 26 mm
TC HDPE Pro, 285x235x26mm
14141
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
1360 g
285 × 235 × 26 mm
TC PCM 5.5, 285x235x26mm
14142
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
1080 g
285 × 235 × 26 mm
TC PCM 18, 285x235x26mm
14143
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
1080 g
285 × 235 × 26 mm
TC PCM 22, 285x235x26mm
14144
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
1080 g
285 × 235 × 26 mm
TC PCM -21, 285x235x26mm
14145
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
1550 g
285 × 235 × 26 mm
TC HDPE Pro, 266x266x26mm
14036
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
1450 g
266 × 266 × 26 mm
TC PCM 5.5, 266x266x26mm
14037
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
1160 g
266 × 266 × 26 mm
TC PCM 18, 266x266x26mm
14038
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
1160 g
266 × 266 × 26 mm
TC PCM 22, 266x266x26mm
14039
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
1160 g
266 × 266 × 26 mm
TC PCM -21, 266x266x26mm
14035
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
1640 g
266 × 266 × 26 mm
TC HDPE Pro, 270x182x26mm
14090
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
1000 g
270 × 182 × 26 mm
TC PCM 5.5, 270x182x26mm
14091
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
780 g
270 × 182 × 26 mm
TC PCM 18, 270x182x26mm
14092
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
780 g
270 × 182 × 26 mm
TC PCM 22, 270x182x26mm
14093
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
780 g
270 × 182 × 26 mm
TC PCM -21, 270x182x26mm
14094
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
1080 g
270 × 182 × 26 mm
TC HDPE Pro, 270x182x38mm
14095
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
1200 g
270 × 182 × 38 mm
TC PCM 5.5, 270x182x38mm
14096
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
960 g
270 × 182 × 38 mm
TC PCM 18, 270x182x38mm
14097
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
960 g
270 × 182 × 38 mm
TC PCM 22, 270x182x38mm
14098
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
960 g
270 × 182 × 38 mm
TC PCM -21, 270x182x38mm
14099
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
1410 g
270 × 182 × 38 mm
TC HDPE Pro, 266x266x36mm
14100
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
1750 g
266 × 266 × 36 mm
TC PCM 5.5, 266x266x36mm
14101
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
1390 g
266 × 266 × 36 mm
TC PCM 18, 266x266x36mm
14102
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
1390 g
266 × 266 × 36 mm
TC PCM 22, 266x266x36mm
14103
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
1390 g
266 × 266 × 36 mm
TC PCM -21, 266x266x36mm
14104
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
2040 g
266 × 266 × 36 mm
TC HDPE Pro, 342x270x26mm
14105
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
2000 g
342 × 270 × 26 mm
TC PCM 5.5, 342x270x26mm
14106
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
1620 g
342 × 270 × 26 mm
TC PCM 18, 342x270x26mm
14107
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
1620 g
342 × 270 × 26 mm
TC PCM 22, 342x270x26mm
14108
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
1620 g
342 × 270 × 26 mm
TC PCM -21, 342x270x26mm
14109
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
2320 g
342 × 270 × 26 mm
TC HDPE Pro, 342x342x26mm
14110
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
2300 g
342 × 342 × 26 mm
TC PCM 5.5, 342x342x26mm
14111
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
2085 g
342 × 342 × 26 mm
TC PCM 18, 342x342x26mm
14112
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
2085 g
342 × 342 × 26 mm
TC PCM 22, 342x342x26mm
14113
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
2085 g
342 × 342 × 26 mm
TC PCM -21, 342x342x26mm
14114
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
2780 g
342 × 342 × 26 mm
TC HDPE Pro, 442x342x26mm
14115
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
3200 g
442 × 342 × 26 mm
TC PCM 5.5, 442x342x26mm
14116
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
2950 g
442 × 342 × 26 mm
TC PCM 18, 442x342x26mm
14117
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
2950 g
442 × 342 × 26 mm
TC PCM 22, 442x342x26mm
14118
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
2950 g
442 × 342 × 26 mm
TC PCM -21, 442x342x26mm
14119
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
4350 g
442 × 342 × 26 mm
TC HDPE Pro, 442x442x26mm
14120
Hartschalen-Kühlelemente
Mehrweg
Wasserbasiert
0 °C
4750 g
442 × 442 × 26 mm
TC PCM 5.5, 442x442x26mm
14121
Hartschalen-Kühlelemente
Mehrweg
PCM
+5 °C
3800 g
442 × 442 × 26 mm
TC PCM 18, 442x442x26mm
14122
Hartschalen-Kühlelemente
Mehrweg
PCM
+18 °C
3800 g
442 × 442 × 26 mm
TC PCM 22, 442x442x26mm
14123
Hartschalen-Kühlelemente
Mehrweg
PCM
+22 °C
3800 g
442 × 442 × 26 mm
TC PCM -21, 442x442x26mm
14124
Hartschalen-Kühlelemente
Mehrweg
PCM
-21 °C
5500 g
442 × 442 × 26 mm
Keine passenden Artikel für diese Auswahl gefunden. Passen Sie die Filter an.
Sie können mehrere Produkte gemeinsam anfragen.
Intervalli di temperatura su specifica
Alcune applicazioni nella diagnostica, nelle scienze della vita, nella farmaceutica, nei laboratori o nell’industria richiedono intervalli diversi da quelli standard.
THERMOCON può valutare un PCM disponibile, un punto di fusione adattato, una geometria diversa o una prova in camera climatica dedicata.
Punti di fusione su specifica
Per prodotti o processi particolari, i punti di fusione standard possono non essere sufficienti. THERMOCON può valutare PCM dedicati, geometrie adattate o prove specifiche.
Gli elementi PCM sfruttano il cambiamento di fase del materiale. In prossimità del punto di fusione il materiale assorbe o rilascia calore. In un imballaggio correttamente dimensionato, questo può contribuire al mantenimento dell’intervallo richiesto.
Il punto di fusione va scelto in funzione di temperatura, prodotto, configurazione, contenitore e profilo esterno. L’impiego di PCM va valutato rispetto alle esigenze concrete.
Elementi con punto di fusione di −21 °C
Gli elementi con punto di fusione intorno a −21 °C possono essere impiegati per prodotti congelati in configurazioni idonee all’intervallo da −25 a −15 °C.
Per alcune applicazioni possono offrire un’alternativa al ghiaccio secco. L’idoneità va verificata in base a prodotto, configurazione, profilo di trasporto, durata e requisiti termici; consultate inoltre la documentazione di trasporto della formulazione scelta.
Applicazioni tipiche:
spedizioni di prodotti congelati
farmaceutica e biotecnologie
diagnostica e laboratorio
campioni industriali
alternative al ghiaccio secco, se termicamente idonee
Gli elementi con punto di fusione intorno a 0 °C sono spesso impiegati nella refrigerazione standard. Per prodotti sensibili vanno valutati attentamente all’interno della configurazione.
Il PCM +5 °C è particolarmente rilevante per le applicazioni da +2 a +8 °C. Il materiale opera intorno al proprio punto di fusione di circa +5 °C: assorbe o rilascia calore e può quindi contribuire al controllo della temperatura in packout per la catena del freddo adeguatamente progettati.
In molte applicazioni, gli elementi PCM +5 °C possono supportare configurazioni valide tutto l’anno, nelle quali è possibile utilizzare la stessa configurazione di elementi refrigeranti in estate e in inverno. Il presupposto è un packout adeguatamente progettato e testato.
Applicazioni tipiche:
catena del freddo farmaceutica da +2 a +8 °C
diagnostica e laboratorio
prodotti biotecnologici
Direct-to-Patient
configurazioni per ridurre il rischio di congelamento
Il PCM +18 °C può essere adatto alle applicazioni a temperatura ambiente controllata. In configurazioni CRT correttamente progettate, può contribuire ad attenuare i picchi e mantenere l’intervallo previsto.
La scelta tra +18 °C e altri punti di fusione dipende dall’intervallo richiesto, dai profili esterni, dalla stabilità del prodotto e dalla configurazione.
Il PCM +22 °C può essere utile nelle applicazioni CRT che richiedono un punto di transizione più vicino alla parte superiore dell’intervallo ambiente. La configurazione deve considerare sia raffreddamento sia surriscaldamento.
L’idoneità va valutata in base a specifica del prodotto, intervallo richiesto, configurazione, profilo esterno e durata.
Applicazioni tipiche:
temperatura ambiente controllata
farmaceutica e scienze della vita
applicazioni con punto di transizione ambiente più elevato
configurazioni dedicate ai profili estivi e invernali
L’elemento refrigerante come componente del sistema
Le prestazioni di un elemento refrigerante dipendono dal suo impiego nella configurazione di imballaggio. Numero, posizione, precondizionamento, distanza dal prodotto, contenitore, carico e profilo esterno influenzano il controllo della temperatura.
Per la scelta occorre quindi verificare:
Parametro
Influenza sulle prestazioni termiche
Precondizionamento
Temperatura iniziale e preparazione dell’elemento refrigerante
Quantità
Massa termica disponibile
Posizionamento
Flusso di calore, distanza dal prodotto e rischio di congelamento
Carico
Massa, capacità termica e geometria del prodotto influenzano il comportamento termico
Contenitore isotermico
Isolamento, volume utile, spessore delle pareti e materiale
Durata di mantenimento
Determinante per dimensionare contenitore e quantità di refrigerante
Profilo di temperatura ambiente
Profilo estivo, invernale, misto o su specifica
Processo di confezionamento
Ripetibilità e rischio di errore durante la preparazione
Elementi refrigeranti come alternativa al ghiaccio secco
Il ghiaccio secco è impiegato in molti imballaggi passivi per prodotti a temperature molto basse. Secondo applicazione e modalità di trasporto, occorre considerare i requisiti di etichettatura, documentazione, ventilazione e movimentazione. Per determinate applicazioni con prodotti congelati si può valutare un’alternativa con PCM −21 °C. La sostituzione richiede una verifica termica e non è applicabile indistintamente alle spedizioni a temperature ultrabasse.
Una soluzione dedicata può essere utile quando i formati o i punti di fusione standard non rispondono all’applicazione: geometrie particolari, intervalli diversi, dimensioni speciali o imballaggi su misura.
THERMOCON sviluppa e fornisce elementi refrigeranti e soluzioni PCM con punti di fusione definiti per requisiti specifici.
Competenza
Vantaggio per il cliente
Ampia gamma di elementi refrigeranti
Scelta tra gel pack, Foam Bricks, accumulatori rigidi, tappetini flessibili e PCM
Competenza nei PCM
Punti di fusione definiti per refrigerazione, CRT, prodotti congelati e temperature speciali
Esperienza nelle configurazioni di imballaggio
Valutazione di posizionamento, precondizionamento e carico
Prove in camera climatica
Verifica con profili di temperatura esterna definiti
Gamma di contenitori isotermici
Elementi refrigeranti abbinabili a contenitori adatti
Personalizzazione
Geometria, punto di fusione e configurazione adattabili ai requisiti
Servizi
Progettazione termica, prove in camera climatica, gemello digitale e prototipazione
Quale elemento è adatto all’intervallo da +2 a +8 °C?
Dipende da prodotto, configurazione, contenitore, durata e profilo esterno. Per l’intervallo da +2 a +8 °C possono essere adatti gel pack, Foam Bricks, accumulatori rigidi, tappetini flessibili o PCM +5 °C. Per prodotti sensibili va valutato il rischio di congelamento.
Quali differenze ci sono tra gel pack, Foam Brick ed elemento PCM?
I gel pack sono elementi refrigeranti in busta dal costo contenuto. I Foam Bricks hanno un nucleo in schiuma a forma stabile e consentono un posizionamento preciso. Gli elementi PCM contengono materiali a cambiamento di fase con punto di fusione definito, da abbinare al sistema e all’intervallo richiesto.
Quando sono utili i tappetini refrigeranti flessibili?
I tappetini flessibili possono essere utili quando gli elementi rigidi non si adattano alla configurazione o quando si vogliono utilizzare meglio gli spazi disponibili. L’idoneità dipende da configurazione, intervallo termico, precondizionamento e contenitore.
Quando sono utili gli elementi PCM?
I PCM sono utili quando un punto di fusione definito contribuisce al controllo della temperatura. Le applicazioni comprendono +2/+8 °C, temperatura ambiente controllata, prodotti congelati e temperature speciali. L’idoneità dipende dall’intera configurazione e dalle condizioni di prova.
Gli elementi THERMOCON possono sostituire il ghiaccio secco?
In determinate configurazioni per prodotti congelati, gli elementi THERMOCON possono offrire un’alternativa al ghiaccio secco. Occorre verificarne l’idoneità rispetto a prodotto, intervallo richiesto, durata, configurazione e profilo di trasporto.
Qual è il ruolo degli elementi refrigeranti in un processo conforme alle GDP?
Gli elementi refrigeranti possono far parte di un processo conforme alle GDP. La valutazione riguarda l’intero processo: imballaggio, configurazione, precondizionamento, percorso, monitoraggio, procedure e approvazione del cliente.
È possibile personalizzare gli elementi refrigeranti?
Sì. Secondo i requisiti si possono valutare dimensioni, formato, film, involucro rigido o punto di fusione del PCM. La convenienza dipende da quantità, applicazione, intervallo termico e processo di confezionamento.
Supporto nella scelta e nel dimensionamento
Conoscete già intervallo di temperatura, durata, carico o contenitore? THERMOCON vi aiuta a scegliere gli elementi refrigeranti, valutare la configurazione e verificare requisiti termici specifici.
